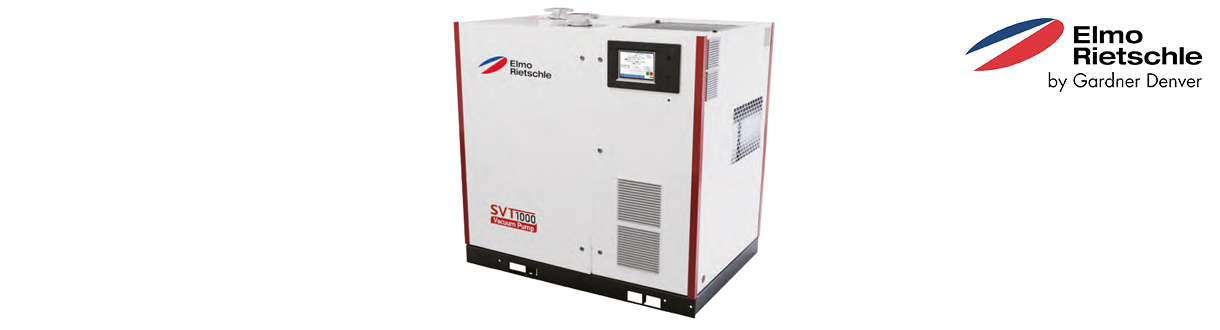

Pompes à vide à vis lubrifiées | SVT 600 à 6000
Le vide dont votre procédé a besoin, rien de plus
La série SVT d'Elmo Rietschle regroupe 11 pompes à vide à vis lubrifiées à l'huile avec variateur de vitesse (VSD) intégré, de 7,5 à 90 kW (605 à 5 740 m³/h). Conçues pour les systèmes de vide centralisés, elles fonctionnent dans la plage de 100 à 250 mbar (abs) (env. 22,5 à 27 inHgV), là où la plupart des procédés industriels travaillent réellement, et permettent jusqu'à 50 % d'économie d'énergie par rapport aux pompes à vitesse fixe.
Aircom Technologies, distributeur autorisé Elmo Rietschle établi à Kirkland depuis 1999, en assure la vente, le service et les pièces d'origine dans tout l'Est du Canada.
Pourquoi un variateur de vitesse sur une pompe à vide?
Une pompe à vitesse fixe tourne à plein régime même quand la demande baisse, ce qui pousse le réseau plus bas que le procédé ne l'exige. Faire fonctionner un système à 60 mbar alors que le procédé n'a besoin que de 100 mbar peut augmenter la consommation d'énergie de 30 à 40 %.
La SVT ajuste sa vitesse en continu pour maintenir le point de consigne exact. Dans les installations multipompes, une SVT joue le rôle de pompe d'appoint (trim) et suit la demande, pendant que les autres fonctionnent en charge de base à leur point de rendement optimal. Le contrôleur intégré peut coordonner jusqu'à 8 pompes, une approche beaucoup plus efficace que des machines à vitesse fixe commandées en cascade.
Points forts
- Jusqu'à 50 % d'économie d'énergie grâce au contrôle précis du point de consigne
- Aires de production plus propres : installées dans un local technique déporté, les pompes gardent la chaleur et le bruit hors du plancher et réduisent les coûts de climatisation
- Conception compacte, prête à brancher (plug-and-play) : contrôleur intégré et accès facile pour l'entretien
- Séparation d'huile en 3 étapes, conçue par simulation numérique des écoulements (CFD), pour une très faible contre-pression et un entraînement d'huile de 3 ppm ou moins
- Vanne d'admission intégrée : elle régule le démarrage et le vide grossier, puis le variateur prend le relais sous environ 500 mbar (abs)
- Architecture à zones chaude et froide qui protège l'électronique, stabilise la performance et limite le bruit
- Refroidissement à l'air ou à l'eau sur tous les modèles
Séries SVT: Modèles et caractéristiques
| Modèle | Débit max. (m³/h) | ≈ pi³/min | Moteur (kW / HP) | Bruit dB(A) |
|---|---|---|---|---|
| SVT600 | 605 | 356 | 7,5 / 10 | 68 |
| SVT800 | 735 | 433 | 11 / 15 | 75 |
| SVT1000 | 905 | 533 | 15 / 20 | 78 |
| SVT1500 | 1 386 | 816 | 22 / 30 | 75 |
| SVT1800 | 1 672 | 984 | 30 / 40 | 78 |
| SVT2000 | 1 936 | 1 140 | 37 / 50 | 78 |
| SVT3000 | 3 135 | 1 845 | 45 / 60 | 80 |
| SVT4000 | 3 830 | 2 254 | 55 / 75 | 80 |
| SVT4500 | 4 310 | 2 537 | 75 / 100 | 83 |
| SVT5400 | 5 335 | 3 140 | 75 / 100 | 84 |
| SVT6000 | 5 740 | 3 379 | 90 / 120 | 85 |
Optimisée pour 100 à 250 mbar (abs) / env. 22,5 à 27,0 inHgV. Débit mesuré selon ISO 21360-2. Bruit selon ISO 2151, en conditions idéales. Tous les modèles offerts avec refroidissement à l'air ou à l'eau. SVT600 à SVT2000 : 50/60 Hz. SVT3000 à SVT6000 : alimentation 60 Hz offerte en option non standard.
Applications
- Batteries et électronique : vide central pour les opérations pick-and-place, la manipulation de composants et le bridage des montages dans les usines d'électronique et de batteries au lithium
- Alimentation et boissons : conditionnement sous vide (viandes, poissons, produits laitiers, plats préparés) et remplissage sous vide (lait en poudre, préparations pour nourrissons, fruits et légumes en conserve)
- Fabrication de canettes d'aluminium : maintien et bridage pendant le formage, le rétreint (necking) et la décoration à haute vitesse
- Fabrication de contenants en verre : formage sous vide en environnements exigeants, en fonctionnement continu
- Systèmes médicaux : réseaux centralisés d'aspiration hospitalière et procédés de stérilisation
- Aussi : impression et emballage, plasturgie, transformation du bois
Pourquoi choisir Aircom?
Entreprise 100 % canadienne fondée en 1999, Aircom Technologies est distributeur autorisé Elmo Rietschle au Québec, en Ontario et dans l'Atlantique. Notre équipe vous aide à dimensionner votre réseau de vide, à choisir entre une SVT unique ou une configuration multipompes, puis en assure le bon fonctionnement avec des pièces d'origine et un service expert.
SVT : questions fréquentes
Quelle est la différence entre une SVT et une pompe à vide à vis sèche?
La SVT est lubrifiée à l'huile et optimisée pour le vide centralisé entre 100 et 250 mbar (abs), avec un entraînement d'huile de 3 ppm ou moins. Pour les procédés qui exigent un vide totalement exempt d'huile, Elmo Rietschle offre aussi des technologies à vis sèche. Aircom peut vous aider à choisir selon votre application.
Quelle économie d'énergie peut-on attendre d'une SVT?
Jusqu'à 50 % par rapport à un système à vitesse fixe, selon votre profil de demande. Plus votre demande varie au cours de la journée, plus l'économie est importante, puisque la SVT ralentit au lieu de surpomper.
Peut-on faire fonctionner plusieurs pompes SVT dans un même réseau?
Oui. Le contrôleur coordonne jusqu'à 8 pompes selon une stratégie charge de base et appoint. Pour un vide plus poussé, la SVT peut être jumelée à des surpresseurs (boosters) à vitesse variable.
Les pompes SVT fonctionnent-elles en 60 Hz au Canada?
Les modèles SVT600 à SVT2000 sont offerts en 50 et 60 Hz. Pour les SVT3000 à SVT6000, le 60 Hz est une option non standard : communiquez avec Aircom pour confirmer la configuration et les délais.
Aircom offre-t-elle le service et les pièces d'origine pour les pompes SVT?
Oui. Aircom fournit des pièces d'origine Elmo Rietschle et offre l'entretien préventif, le diagnostic et les réparations des systèmes de vide industriels dans tout l'Est du Canada.
